一、产品基础信息

本套型号 SV01-712KPH 真空吸盘防坠落系统由上海威克特航空生产，拥有实用新型专利 ZL 2015 2 0777246.X，按国标 GB 3086-2014 检测，通过国家劳保检测中心认证，专为飞机机身、机翼、平尾高空维修作业设计，依靠车间压缩空气驱动真空吸盘实现无损伤临时锚固，不破坏飞机蒙皮。

二、核心工作原理与适用条件

1. 气源驱动真空发生器，吸盘产生负压吸附飞机金属平整 / 平缓弧形蒙皮；严禁吸附复合材料、活动舵面、舱门、风挡等区域。

2. 安全阈值：真空负压≥-0.66bar 方可作业，低于该值声光报警（＞110dB），设备锁止禁止高空操作。

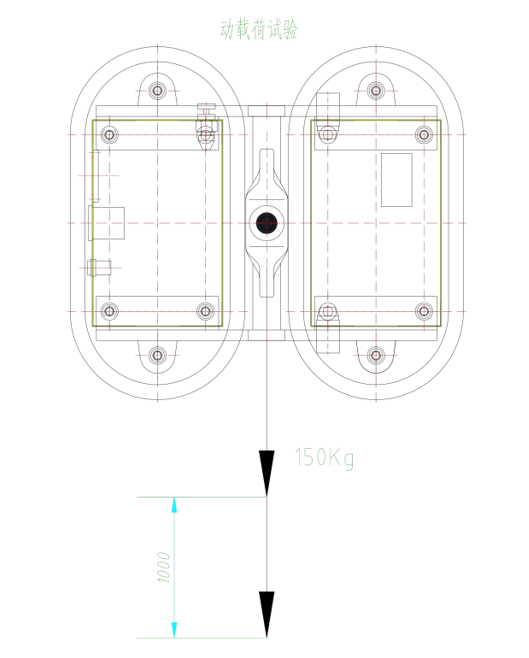

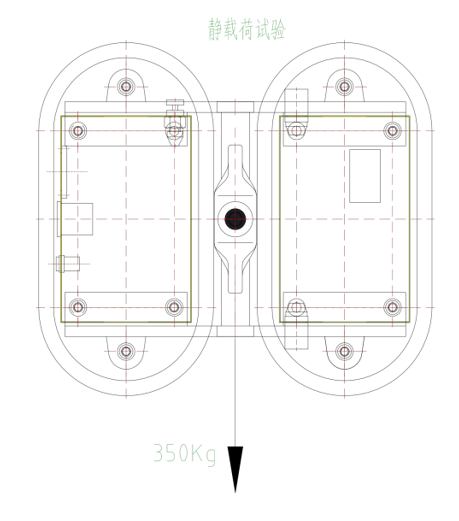

3. 载荷性能：单吸盘额定承重 150Kgf，静态测试 350Kgf，1 米坠落冲击载荷≤150Kgf，整机单组自重仅 3.5kg，轻便易搬运。

三、成套组件构成

整套包含两类锚固吸盘、安全防护、连接配件三大模块：

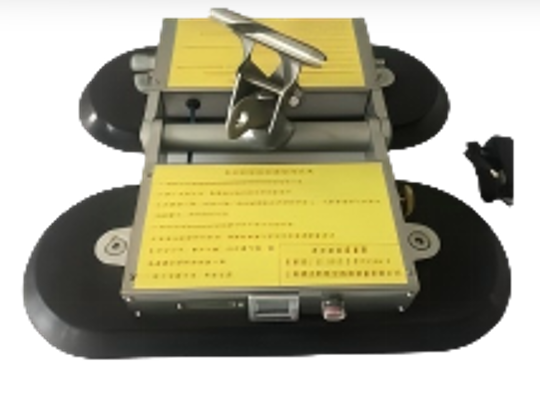

1. 真空吸盘单元：耳环式 2 个（首尾锚固）、过桥式 2 个（中间过渡），自带数显真空表、声光报警器、充电电池、进气 / 出气快插接口、放气阀；

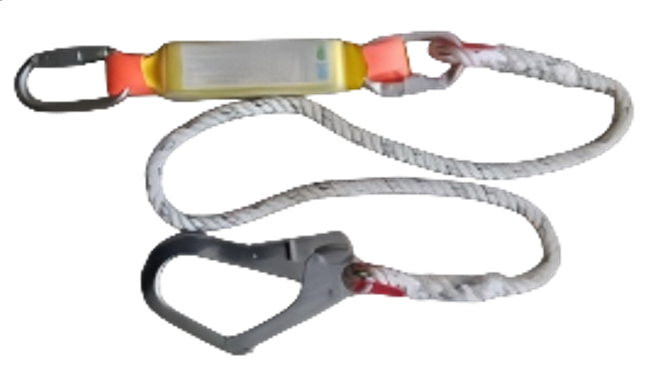

2. 安全防护套件：能量缓冲器、滑动滑梭、五点式安全带、1.5m 带缓冲安全绳（缓冲包展开即报废）；

3. 连接耗材：4/8/12m 包覆钢缆、5m/20m 气动快插气管、充电器、专用存放箱，配套全套校验证书。

四、两种作业使用模式

1. 单点单人作业

仅使用 1 组耳环吸盘，单人独立作业，适配小范围局部检修。

2. 线性多人连续作业

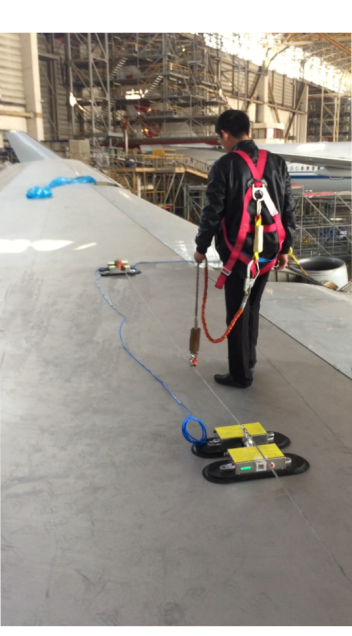

耳环吸盘放首尾，中间搭配过桥吸盘，吸盘直线间距≤4m，钢缆跨接形成连续安全轨道，滑梭可沿钢缆无阻碍滑动；两段吸盘之间最多容纳 2 名人员，窄体机单侧建议 4 组、宽体机单侧建议 5 组，适配机翼、机身长距离检修。

五、安全防护机制

1. 真空异常预警：负压不足、气管脱落自动声光报警，需停机排查；

2. 坠落吸能结构：能量缓冲器、安全缓冲包双重吸收坠落冲击力，缓冲装置触发后必须更换，禁止复用；

3. 多重电气保障：设备内置锂电池，电量低于 50% 需充电，作业全程不可断电、不可关闭气源、不可松开放气阀；

4. 结构限位：滑梭夹爪、钢缆张力三色标识（绿合格 / 红过紧 / 白不足），不符合禁止使用。

六、核心优势

1. 无损伤锚固：真空吸盘不打孔、不粘接，保护飞机原厂蒙皮；

2. 灵活拓展：可单 / 多组组合，适配长短机身、机翼全区域高空作业；

3. 多重安全联锁：负压、电量、气源、缓冲结构多维度安全预警；

4. 轻量化成套设计，配套完整证书，符合民航维修劳保安全规范。
