一、产品定位与应用场景

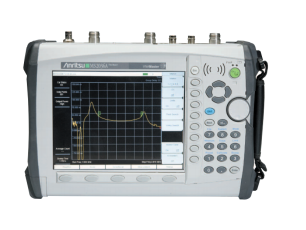

一体化手持式射频综合测试仪，分为纯矢量网分款（MS2024A/2026A）、网分 + 频谱一体机款（MS2034A/2036A），替代传统笨重台式仪器，适用于航空、军工、船舶、地面通信、机场航电外场检修，也可用于产线、研发实验室。 典型作业：飞机航线射频检测、车载雷达维护、舰船通信检修、VOR 导航设备校准、无线电测向系统排查、天线 / 馈线故障定位、线缆相位匹配、干扰排查。

二、整机基础硬件特性

1. 机身：军工级加固机身，MS202xA＜2.9kg，MS203xA＜4kg；8.4 英寸全彩 TFT 大屏，人体工学按键 + 旋钮操作。

2. 供电：内置可更换锂电池，单次续航≥2.5 小时，支持车载、市电双充电。

3. 存储：256MB 内置存储，可保存 4000 条迹线 + 4000 组测量配置。

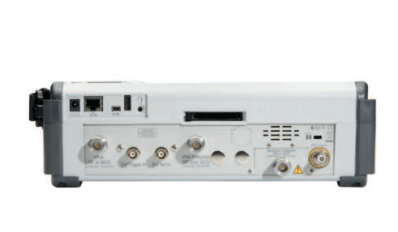

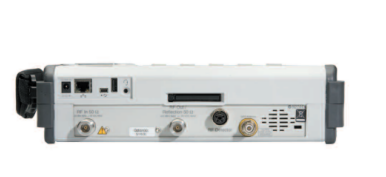

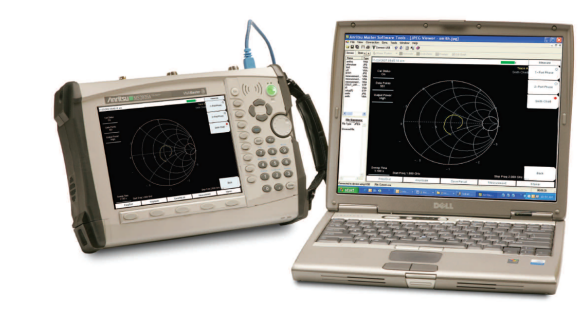

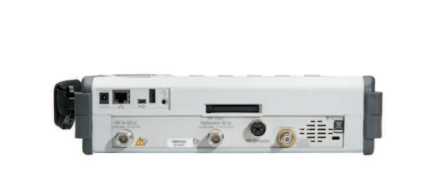

4. 接口：N 型射频端口、LAN 网口、USB2.0、GPS 天线口、外部触发、耳机、闪存卡槽，支持电脑联机、远程程控。

5. 环境标准：符合 MIL-PRF-28800F 二类设备，工作温度 - 10~55℃，存储 - 51~71℃，最高海拔 4600 米。

三、核心功能 1：矢量网络分析（全系列标配）

1. 频率覆盖

· MS2024A/MS2034A：2MHz~4GHz（最低可下探 610kHz）

· MS2026A/MS2036A：2MHz~6GHz（最低可下探 610kHz）

2. 核心测量能力

1 端口（S11）：回波损耗、驻波比 VSWR、史密斯圆图、线缆故障定位 DTF； 2 端口（S21）：插入损耗、相位、群时延，高低两档输出功率（0dBm/-35dBm）。

3. 精度优势

· 定向性＞42dB，动态范围最高 80dB；

· S11 幅度误差＜±1dB，S21 幅度＜±0.5dB、相位＜±4°；

· DTF 故障定位最远 1500 米，精准查找馈线开裂、进水、接头损耗点；

· 支持开路 - 短路 - 负载（OSL）矢量校准，消除系统测量误差。

四、核心功能 2：频谱分析（仅 MS2034A/36A 搭载）

1. 频率范围

MS2034A：9kHz~4GHz；MS2036A：9kHz~7.1GHz

2. 频谱关键指标

1. 典型动态范围 100dB，标配前置放大器，1Hz 分辨率带宽下底噪低至 - 163dBm；

2. 10kHz 频偏处单边相位噪声＜-100dBc/Hz，精准评估本振纯净度；

3. 扫描最快 200ms，内置 AM/FM/SSB 解调，可监听干扰信号；

4. 标准测量：场强、信道功率、邻道功率、载干比 C/I；

5. 选配扩展：干扰图谱 72 小时长时记录、RSSI 信号趋势、最多 20 通道同步扫描、GPS 定位标记测量点位。

五、产品核心优势

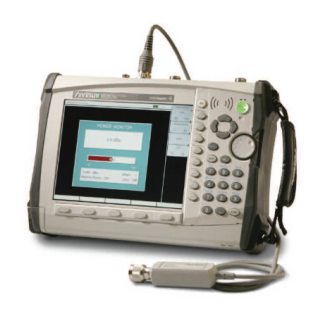

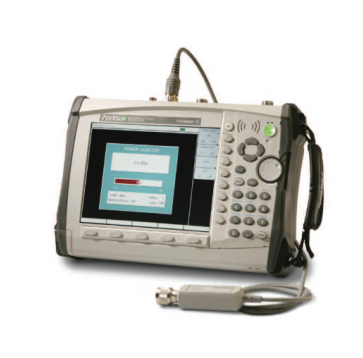

1. 多合一集成：一台设备整合网分、频谱、功率计、矢量电压表，外场无需携带多台台式仪器；

2. 便携锂电设计：无外接电源也可在跑道、野外、机舱开展射频检修；

3. 航空军工适配：宽温加固、长距离 DTF 线缆故障定位，完美适配飞机馈线、雷达天线维护；

4. 高精度校准全矢量修正，测量精度对标台式设备；

完整溯源体系：出厂附带校准证书，支持年度计量，满足民航、军工适航 / 质检规范。
