一、产品型号与定位

本系列分为两大产品线，面向航空、军工、卫星通信、基站、雷达外场检修，替代多台台式仪器，便携锂电户外作业：

1. MS202xC（纯矢量网络分析仪）

1. MS2026C：5kHz~6GHz

2. MS2027C：5kHz~15GHz

3. MS2028C：5kHz~20GHz（行业首款 20GHz 手持网分）

2. MS203xC（网分 + 频谱二合一一体机）

1. MS2036C：网分 5kHz~6GHz / 频谱 9kHz~9GHz

2. MS2037C：网分 5kHz~15GHz / 频谱 9kHz~15GHz

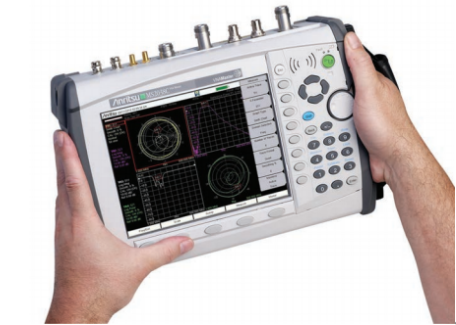

3. MS2038C：网分 5kHz~20GHz / 频谱 9kHz~20GHz 整机符合 MIL-PRF-28800F 军工二类标准，机身轻量化，MS202xC＜4.5kg，MS203xC＜4.8kg，8.4 英寸日光可视大屏，支持多显示模式（夜视 / 高对比 / 黑白），带军工级 ESD 防护。

二、核心 1：2 端口全反转矢量网络分析（全系标配）

1. 硬件架构：三接收机全反转 2 通路设计，单次连接可完整测量 S11/S22/S21/S12 四参数，搭载 12 项误差修正算法，测量精度对标台式设备。

2. 性能指标

1. 扫描速度最快 350μs / 数据点，2~4001 点自由设置，适合滤波器现场调试；

2. 动态范围：3GHz 内 100dB、6GHz 内 90dB、20GHz 内 85dB；

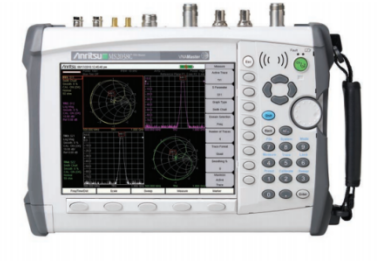

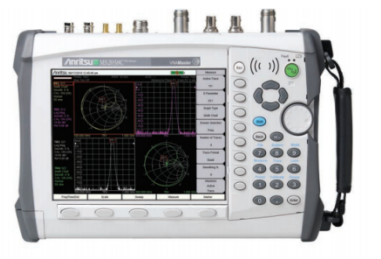

3. 支持史密斯圆图、极坐标、幅度 / 相位 / 群时延显示。

3. 核心测量功能

1. 基础：回波损耗、VSWR、插入损耗、相位、群时延；

2. 时域 / 故障测距 DT（选配 0002/0501）：频域反射法 FDR，精准定位线缆、波导、飞机线束断点、进水、接头腐蚀，最远可达千米级，支持多种窗函数抑制旁瓣；

3. 差分 S 参数（选配 0077）：适配高速差分线缆、SERDES；

4. 矢量电压表 VVM（选配 0015）：简化阵列天线线缆相位匹配；

5. 内置偏置 Tee（选配 0010）：输出 12~32V 直流，无需外接电源即可测试塔放 TMA。

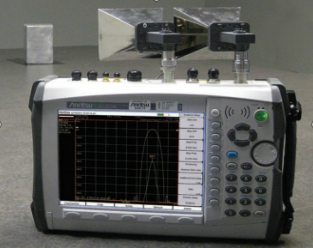

4. 典型应用：飞机线束探伤、雷达 RCS 截面测试、馈线 / 波导 / 合路器 / 隔离器检修、基站天线系统排查。

三、核心 2：高性能频谱分析仪（仅 MS203xC 机型）

1. 基础性能：内置预选器抑制杂波，底噪极低，支持峰值 / 准峰值 / 真有效值等多检波模式，6 个标记带差值对比。

2. 标配测量：场强、占用带宽、邻道功率 ACPR、载干比 C/I、AM/FM/SSB 解调监听。

3. 扩展选件功能

1. 0025 干扰分析仪：72 小时三维频谱瀑布图，捕捉间歇干扰、RSSI 信号趋势；

2. 0027 信道扫描：同步监测最多 20 路信道功率，支持非连续频段；

3. 0509 调制分析仪：解调调幅 / 调频 / 调相，显示频偏、THD、SINAD 音频指标；

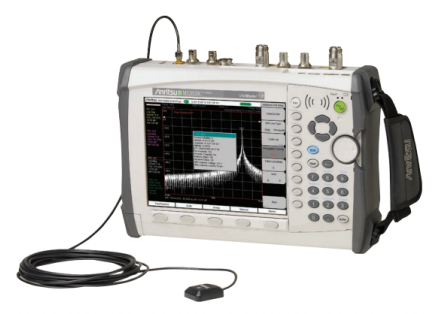

4. 0031 GPS 模块：经纬度 + 时间戳标记每条测量迹，锁定后频率精度＜25ppb，脱离天线 72 小时仍维持高精度。

四、整机硬件与软件配套

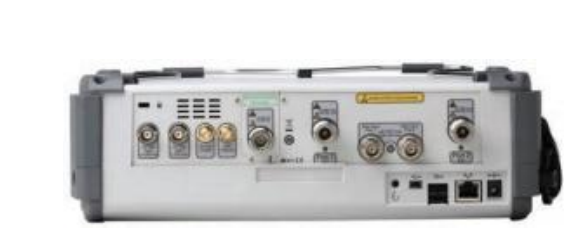

1. 接口：双 USB、LAN 以太网、GPS 天线口、耳机、外部触发、外置偏置输入，支持远程程控、数据导出；

2. 存储与安全：标配 256MB 闪存；0007 安全模式可屏蔽本机存储，仅允许外接 U 盘存数据，满足涉密场景；

3. PC 软件：Master Software Tools、Line Sweep Tools，可生成带 GPS、校准信息标准化 PDF 检测报告，支持迹叠加、限值编辑、固件升级；

4. 供电：内置锂电户外独立工作，支持车载 12V、市电双充。

五、核心优势

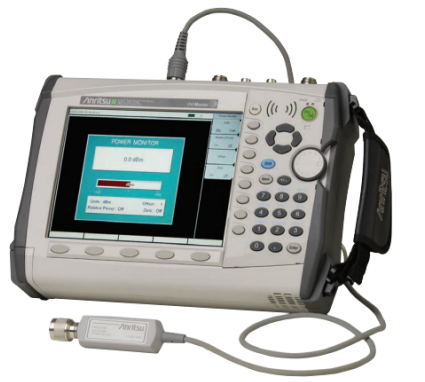

1. 一机多能：网分 + 频谱 + 功率计 + 矢量电压表集成，大幅减少外场携带设备数量；

2. 超宽高频覆盖最高支持 20GHz，适配新一代卫星、机载微波设备；

3. 户外军工适配加固机身、宽温、锂电无电源作业、GPS 点位溯源，完美适配飞机航线、野外雷达、机场场站检修；

4. 高精度时域故障测距可定位飞机整束线缆微小损伤，大幅降低机务排查工时；

完整生态：配套软件、校准件、各类天线探头，测量数据可标准化归档满足民航 / 军工适航、质检规范。
