一、产品定位与基础信息

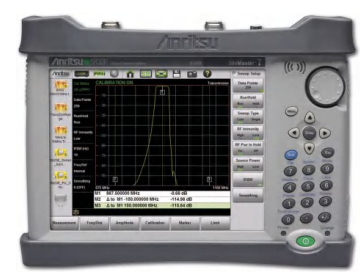

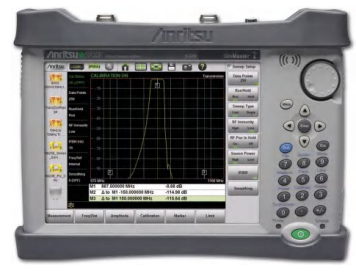

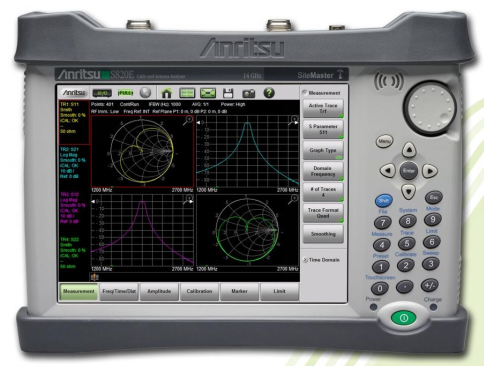

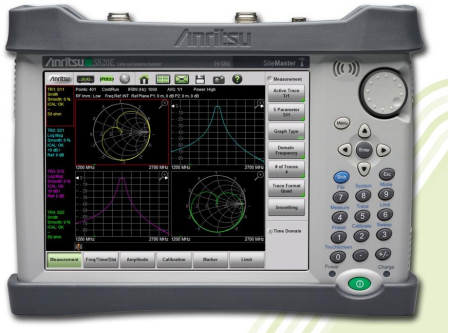

S820E 是安立新一代便携式线缆 / 天线综合分析仪，可选配矢量网络分析仪（VNA）、矢量电压表（VVM）模块，兼顾外场现场测试与实验室高精度测量；整机军工宽温加固设计，轻量化仅 3kg，搭载 8.4 英寸日光触控屏，锂电续航长，适配机场、通信基站、雷达、航空射频等户外 / 机内检修场景。

二、三大核心测量模块

1、标配：线缆与天线分析仪（基础功能）

整机出厂标配，用于馈线、天线、波导基础故障排查

· 1 端口测量：回波损耗、VSWR、单端线缆损耗、DTF 故障测距、史密斯阻抗图、相位；

· 2 端口测量：传输损耗、双通道线缆损耗；

· DTF 故障测距：最远测量 1500 米，支持同轴 / 波导模式，多窗函数优化分辨率，精准定位接头腐蚀、断线、进水点；

· 性能：最高 115dB 动态范围，频率分辨率 1Hz，扫描最快 550μs / 点；

· 校准支持 OSL、TOSL 同轴校准、SSL/SSLT 波导校准，配套多频段全套校准套件。

三、扩展高精度功率测量

搭配 MA 系列 USB 外置功率传感器实现宽频功率检测：

· 覆盖 50MHz~50GHz，功率量程 - 70~+51.76dBm；

· 支持真有效值、时隙功率、突发平均功率测量，测量误差低至 ±0.16dB；

· 适配连续波、数字调制射频信号功率校准。

四、整机硬件与操控能力

1. 机身参数：尺寸 273×199×91mm，重 3kg；工作温区 - 10℃~+55℃，存储 - 51~+71℃，满足 MIL-PRF-28800F 军工二类标准，可 4600 米海拔作业；

2. 接口配置：双射频测试口、外部 10MHz 参考、触发、耳机、双 USB、RJ45 网口、外置直流供电；

3. 操控软件

o 本机：多语言触控系统，限值报警、自动扫描、1~1000 次平均、轨迹数学运算；

o PC 配套 Line Sweep Tools/Master Software Tools：自动生成带 GPS 定位 PDF 检测报告，支持 3D 频谱瀑布图、批量数据归档；

o easyTest 自动化脚本：一键执行标准化检测流程，支持远程 SCPI 程控。

4. 供电：7500mAh 锂电池典型续航 5 小时，支持车载 12V、市电双充电。

五、完整选件与配件体系

1. 功能选件：VNA (0440)、VVM (0441)、各级 ISO/ANSI 标准校准服务；

2. 射频耗材：全频段 N/K/7/16DIN/SMA/TNC 同轴 / 波导校准件、稳相测试电缆、各类转接器、高低功率衰减器；

3. 外设配件：磁吸 GPS 天线（测量点位经纬度时间戳）、全套 USB 功率探头、便携箱包、外置双充、有源 USB 延长线；

4. 标准出厂标配：主机、电池、电源适配器、USB / 网线、触控笔、便携软包、三年整机质保（电池 1 年保）。

六、核心应用场景

1. 民航航空：飞机馈线、雷达、VOR/ILS 导航天线、线束 DTF 探伤、阵列线缆相位匹配；

2. 地面通信：基站天线、馈线、合路器、滤波器驻波 / 损耗巡检；

3. 军工雷达：雷达 RCS 测试、微波器件四参数精密表征；

4. 卫星地面站：高频波导、射频组件全频段性能校验。

七、产品核心优势

1. 一机多能：基础线缆分析 + 可选 VNA+VVM + 高精度功率计，外场无需多台仪器；

2. 超宽高频覆盖最高 40GHz，覆盖主流航空、通信、微波设备频段；

3. 便携军工级锂电独立作业，宽温抗震，适配机坪、野外无电源环境；

4. 台式同级精度全双端口矢量误差修正，动态范围、测量不确定度对标台式网分；

完整生态配套校准件、功率传感器、PC 报告软件，满足民航 / 军工计量、适航归档要求
