一、产品概述

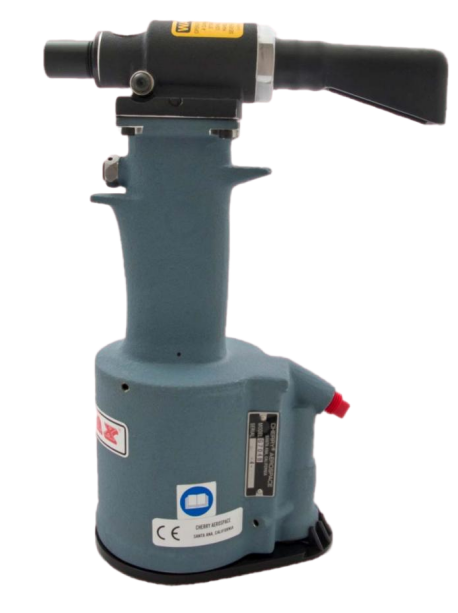

本款 G704B 是 Cherry Aerospace 紧凑型气动液压航空拉铆工具，专为各类航空盲铆钉、无铆螺母板高效安装设计，体积小巧、拉力稳定，广泛用于飞机机身装配，配套全套适配拉头、延长杆，支持铝 / 复合材料等多材质航空结构件铆接作业，整机通过 CE 机械安全认证。

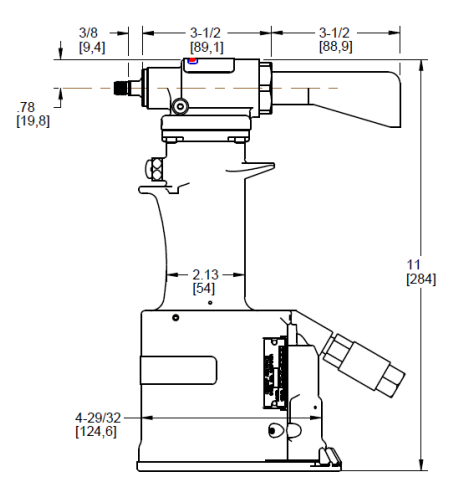

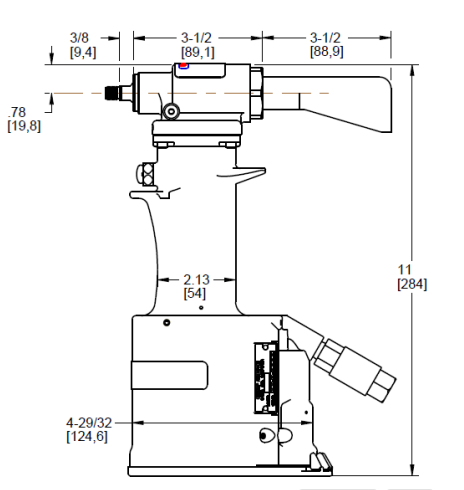

二、核心技术参数

工作气压：90~110PSI（6.2~7.6bar）

最小拉力：90PSI 下 3100 磅（16.7kN）

行程：0.5 英寸（11.1mm）

整机重量：4.25 磅（2.25kg）

单次循环约 1 秒；噪音 71dB (A)，振动＜2.5m/s²

耗气量：每分钟 20 次循环下 3.9 立方英尺

三、供气使用要求

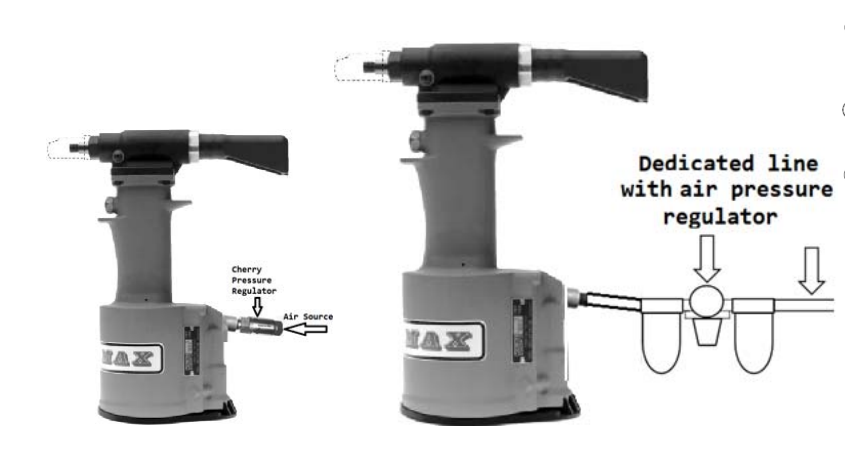

必须配套调压阀：可选 P1505 内置调压接头直连气源；无内置调压款需接独立稳压管路，防止气压冲击损坏工具。

禁止超 110PSI 高压运行，否则存在设备损坏、安全隐患。

四、安全操作规范

操作人员必须培训，全程穿戴劳保防护用品；维修前务必断开气源。

禁止空拉、枪口对准人员；断钉导流罩破损不可使用，导流口朝向机身外侧，配套集钉袋避免外来杂物（FOD）。

严禁敲击枪头强行装钉，消音器保持通畅且不对人。

禁止私自改装、替换非原厂配件，否则质保失效。

接触液压油后彻底清洗皮肤。

五、适配拉头与配件体系

1. 盲铆钉专用拉头

适配 CherryMAX、SST、MaxiBolt、MBC、CherryLock、MS 系列全规格航空铆钉，分直头、直角、偏置三种类型，覆盖 - 3/-4/-5/-6 铆钉直径。

2. 无铆螺母板专用拉头

分铝合金结构、复合材料结构专用型号，对应 CNP 系列螺母板，部分拉头配套拆卸工具。

3. 延长杆配件

2/4/6/12 英寸直头延长件、2-3/16 英寸直角延长件，适配狭小机舱隐蔽铆接点位。

配套辅件

液压放气瓶、集钉帆布包 / 真空集钉装置、全套维修套件（弹簧、密封圈、专用拆装工装）。

六、液压油规范

原厂出厂加注 DEXRON III 自动传动油；兼容 DEXRON IV、MERCON、航空液压油 Aeroshell 4、Hyspin VG32。

严禁混用不同型号油品；油品闪点＞200℃，废弃液压油按环保法规回收处理。

加注、排气步骤：活塞完全下压→加注油至腔体顶部下 1/8 英寸→安装枪头组件→反复扳机循环至排气瓶无气泡，完成油路排气。

七、维修保养体系

1. 日常预防性维护

外观检查渗漏、定期油路排气、按期执行整机维保；所有 O 型圈、挡圈拆解后全部更换。

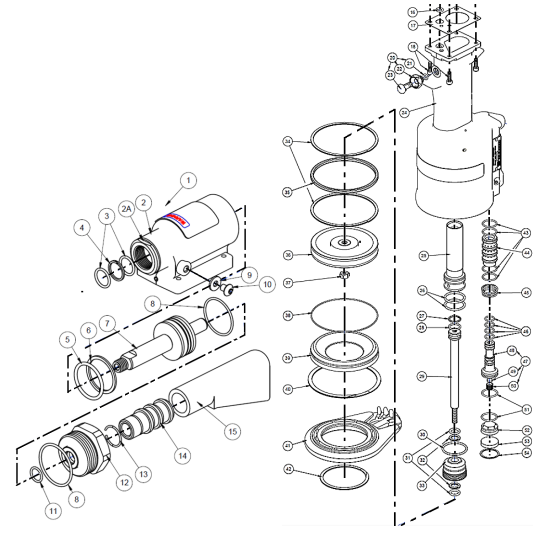

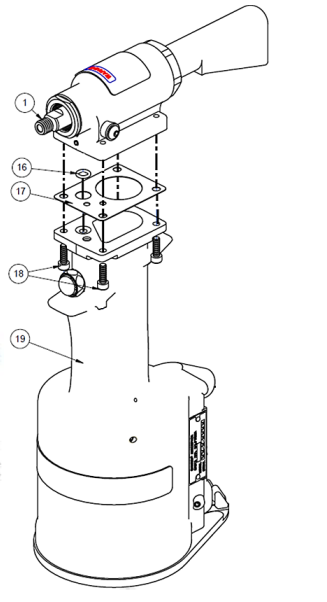

2. 三大总成拆解维修

枪头油缸总成：专用密封导向工装保护活塞螺纹，更换密封圈、挡圈；

动力手柄液压总成：排空液压油，拆卸气活塞、动力缸，锁紧螺母扭矩 50~59in-lb，维修后必须充油排气；气阀总成：使用阀拆卸工装拆装阀芯、弹簧，装配涂抹帕克硅基润滑脂。
