一、产品基础信息

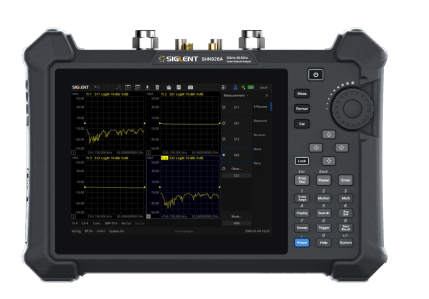

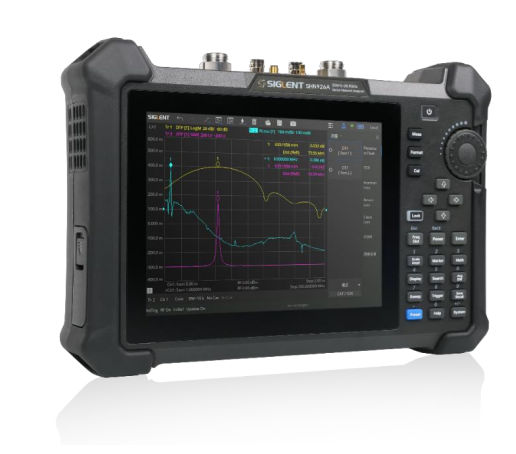

SHN900A 是鼎阳（SIGLENT）国产便携式 2 端口射频矢量网络分析仪，分为三款型号，覆盖 14/20/26.5GHz 主流射频微波频段，面向航空、通信、雷达、线缆、射频器件外场现场测试，兼顾实验室研发、产线质检场景。
二、核心测量功能（
1、标配基础 VNA 功能
支持全套 S 参数（S11/S21/S12/S22）、单 / 双端口测量、差分平衡器件测试；提供线性 / 对数 / 分段多种扫描模式；支持 SOLT、SOLR、TRL、响应、增强响应全系列校准；内置端口延伸、阻抗 / 导纳转换、极限纹波自动判定、数学公式自定义运算、迹线存储对比、保持捕捉等工具。
2、线缆分析 CAT 功能
DTF 距离故障定位，可精准定位电缆接头、断线、进水缺陷，覆盖长距离射频线缆检修，适配机载馈线、基站线缆运维。
三、关键硬件性能指标
1. 频率基础：分辨率 1Hz，频率温漂 ±5ppm / 年，长期稳定；
2. 功率系统：输出功率区间 - 45~+10dBm，功率分辨率 0.05dB；接收机最大安全输入 + 10dBm，损坏阈值 27dBm；
3. 动态范围：中低频典型 120dB，26.5GHz 高频段典型 100dB，残余定向、匹配、跟踪误差控制优秀，配套完整测量不确定度曲线；
4. 中频带宽10Hz~3MHz 多档可调，扫描速度快，最高数千点扫描仅数百毫秒；
5. 辅助配置内置可控直流偏置输出；标配 GPS 模块，保存测试点位、时间戳，方便外场溯源。
四、接口与远程控制

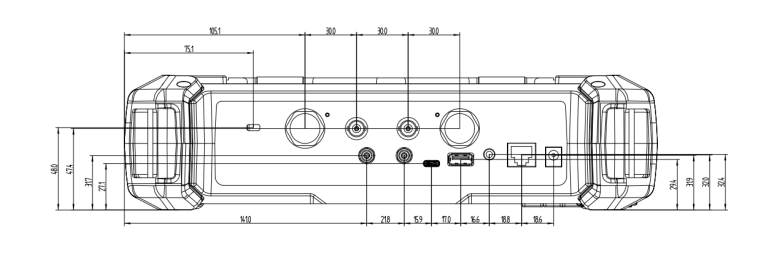

机身集成 USB Host/Device、RJ45 网口、GPS 天线口、外部触发、10MHz 参考时钟、偏置输出；支持 SCPI、LabVIEW、IVI、Web 网页远程程控，可电脑自动化批量测试，支持 U 盘存储测试数据、S2P 文件、截图。
五、整机物理与环境参数

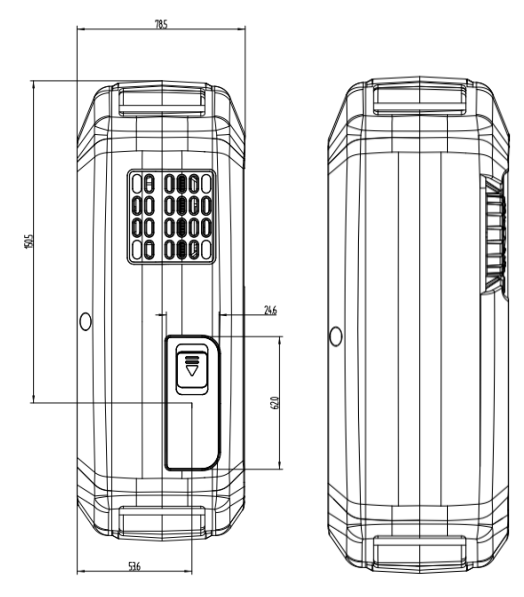

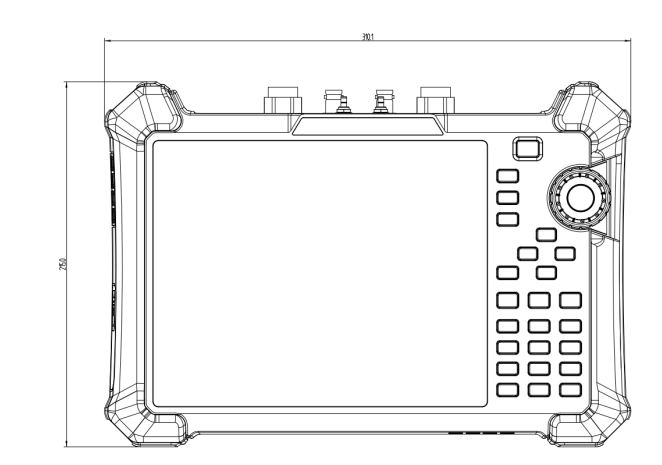

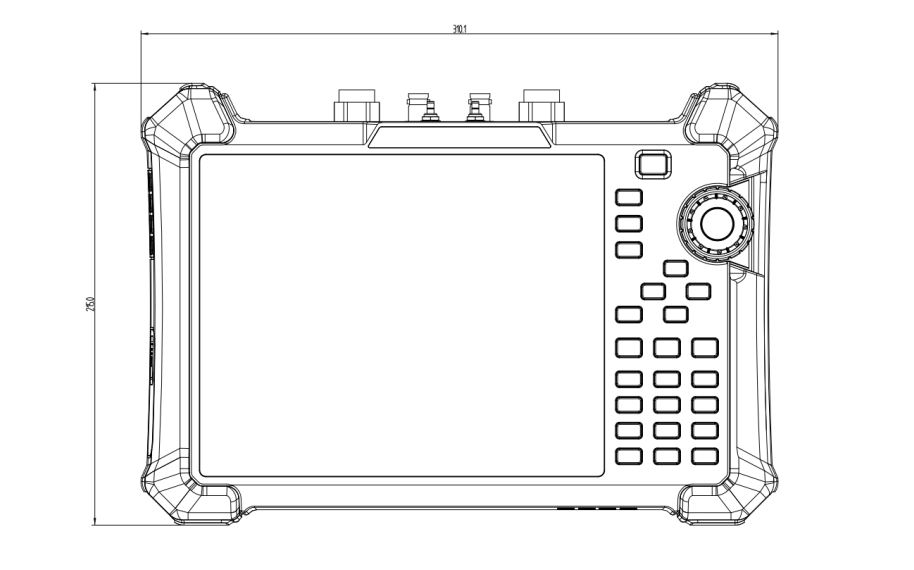

1. 尺寸 310×215×78.5mm，便携防滑军工防护外壳；
2. 供电：交流 100~240V 适配器 + 内置锂电，典型功耗 20W；
3. 使用环境：工作 0~50℃，存储 - 20~70℃，最高作业海拔 3000 米，满足机坪、野外露天外场使用；
4. 存储容量：机身 3.2G 闪存，外接 U 盘最大支持 32G。
六、标准配置与可选配件
1. 出厂标配：主机、锂电池、电源适配器、USB 线、便携背包、快速指南；
2. 可选配件：3.5mm 全频段机械校准件、SEM5000A 电子校准件、稳相测试线缆、TDR 差分 / 单端探头、USB-GPIB 适配器、GPS 外置天线等。
七、产品核心优势
1. 国产手持微波网分，最高覆盖 26.5GHz 毫米波，兼顾台式仪器测量精度与户外便携性；
2. 模块化选件设计，按需拓展时域、频谱、夹具补偿功能，一机多用，减少设备采购成本；
3. 完善校准体系，支持同轴主流校准方式，附带全套残余误差指标，满足航空、军工计量合规要求；
4. 轻量化锂电 + GPS 定位，适配机场机载射频、雷达、通信基站野外巡检；
5. 全中文触控操作，多迹显示、自动分析工具降低机务 / 测试人员操作门槛，支持自动化产线测试。
